Laboratorium zajmuje się pomiarami i analizą właściwości dynamicznych struktur lotniczych. Aparatura laboratorium pozwala wykonywać pomiary odpowiedzi dynamicznej struktur na obciążenia sinusoidalne, losowe i udarowe generowane za pomocą wzbudnika drgań. Analizy wykonywane są również za pomocą młotka modalnego. W ramach laboratorium funkcjonuje również stanowisko zrzutowe do badania podwozi obiektów latających. Laboratorium posiada na wyposażeniu następującą aparaturę:
Analizator sygnału (Moduł Sirius 6xACC + 2xMulti; Moduł IOLITEs 6xSTG)
Analizator składający się z dwóch modułów umożliwiających pomiary napięciowe, prądowe, mostkowe (z wewnętrzną kompletacją mostka: pełny, ½ i ¼ ) . Posiada dedykowane wejścia do pomiarów przyspieszeń za pomocą czujników IEPE z możliwością indywidualnego ustawienia próbkowania na każdym kanale do 200kHz. Wbudowane wyjścia napięciowe analogowe oraz cyfrowe. Komunikacja za pomocą USB oraz Ethernet. Moduły z synchronizacją zapewniającą jednoczesne pomiary. Analizator współpracuje z dedykowanym oprogramowaniem Dewesoft X z rozszerzeniem o pakiet DSA+. Umożliwia prowadzenie analiz FFT, Human Body Vibration (HBV), diagnostykę maszyn: analiza rzędów, analiza drgań skrętnych, doważanie urządzeń wirnikowych, analiza stanu łożysk. Możliwość prowadzenia analiz strukturalnych, pomiar funkcji przejścia przy użyciu młotka modalnego lub wzbudnika, metody SISO, MISO, SIMO, koherencja, funkcja MIF, obliczanie współczynnika tłumienia. Wbudowany edytor geometrii z możliwością importu modelu z pliku UFF (UNV). Możliwość analiz akustycznych, pomiar ciśnienia akustycznego zgodnie z IEC 60651, 60804, 61672, analiza wąskopasmowa FFT w czasie rzeczywistym, analiza oktanowa 1/1, 1/3, 1/6, 1/12, 1/24.
Młotek modalny (PCB Piezotronics)
Młotek modalny do wzbudzania struktur w celu prowadzenia analiz modalnych. Zakres pomiarowy ± 2224 N
Wzbudniki
Na wyposażeniu laboratorium znajduje się 5 wzbudników drgań.

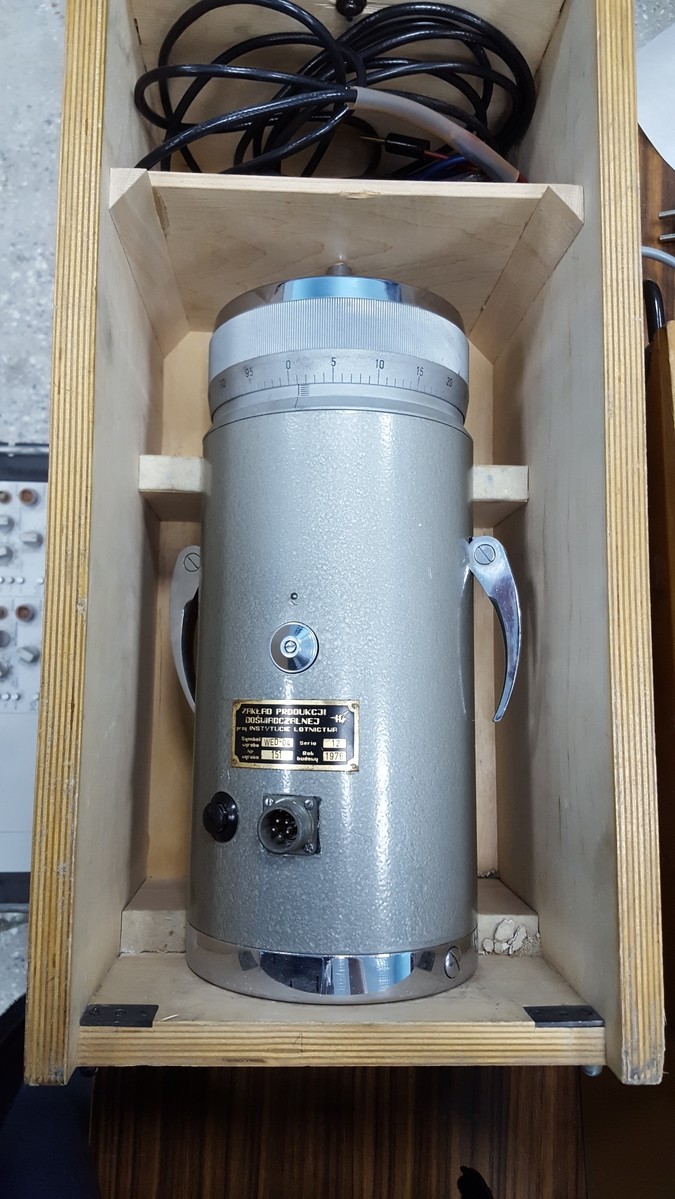

- Wzbudnik RFT typ 11075, zakres pracy 5Hz – 5000Hz, dopuszczalne obciążenie 0,85 kg;
- Wzbudnik Data Physics V55, zakres pracy do 7000Hz, dopuszczalne obciążenie dla wibracji sinusoidalnych 444 N, maksymalne przemieszczenie p-p 12,7 mm;
-Wzbudniki ZPD ILot WED-04;
Czujniki
Zestaw czujników przyspieszeń PCB Piezotronics o zakresie pomiarowym ±500 g. Czujnik siły DYTRAN o zakresie pomiarowym 440 N. Czujniki tensometryczne, potencjometry linkowe.
Stanowisko do zrzutu podwozia
Pozwala na wykonywanie prób zrzutowych podwozia w zakresie do 22 kN, wyznaczanie charakterystyki pełnoty pracy amortyzacji, obciążeń podczas kołowania oraz hamowania.
Laboratorium pozwala również dokonywać pomiarów geometrii struktury oraz deformacji statycznych za pomocą technik cyfrowej korelacji obrazu z wykorzystaniem systemów Tritop, Aramis.
